Zkušební svorkovnice pro bezpečné měření v energetice

Rozvoj inteligentních sítí a moderní energetiky zvyšuje nároky na přesnost, bezpečnost a provozní spolehlivost měřicích a ochranných systémů. Jedním z klíčových prvků jsou měřicí obvody proudových transformátorů (CT), kde je nutné zajistit bezpečné zkratování sekundárního vinutí před jeho odpojením, aby nedošlo k nebezpečným přepětím.

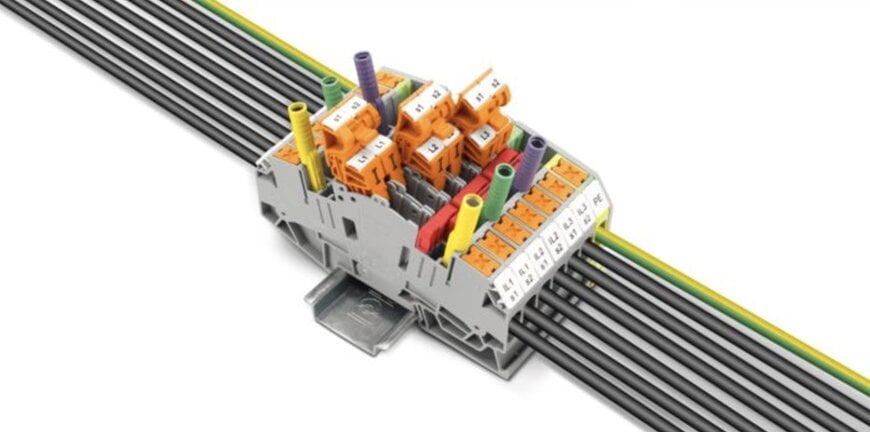

Zkušební rozpojovací svorkovnice XTVMEA 6 od společnosti Phoenix Contact reaguje na tyto požadavky integrací několika funkcí do jednoho zařízení. Kombinuje mechanické odpojování, technologii připojení vodičů Push-X a kompatibilitu se systémem příslušenství Clipline.

Mechanicky vynucené zkratování a odpojení
Klíčovým technickým prvkem svorkovnice je mechanicky vynucená spínací sekvence, která spojuje zkratování a odpojení měřicího obvodu do jednoho pohybu. Tento princip eliminuje riziko nesprávného postupu obsluhy a zvyšuje bezpečnost při manipulaci s proudovými transformátory.

Pro aplikace vyžadující více pólů lze využít spojovací prvek C-MEA, který umožňuje synchronizované ovládání více obvodů. Tento přístup je důležitý zejména v rozvodnách a ochranářských aplikacích, kde je nutná koordinace více měřicích větví.

Push-X technologie pro rychlé připojení
Svorkovnice využívá technologii Push-X, která umožňuje přímé zasunutí odizolovaného vodiče bez použití nářadí nebo předúpravy. Kontaktní mechanismus automaticky zajistí vodič pružinou a poskytuje hmatovou i vizuální zpětnou vazbu prostřednictvím vysunutého tlačítka.

Tento způsob připojení zkracuje dobu instalace a snižuje riziko chyb při zapojování. Boční vstup vodičů zároveň umožňuje přehledné značení, což je důležité pro údržbu a diagnostiku v komplexních rozvaděčích.

Modulární konfigurace v rámci Clipline systému
XTVMEA 6 je plně kompatibilní se systémem příslušenství Clipline, což umožňuje její integraci do existujících rozvaděčových řešení. Svorkovnici lze konfigurovat pomocí online nástrojů výrobce, které generují technickou dokumentaci, cenové údaje a dodací termíny v reálném čase.

Tato flexibilita podporuje efektivní návrh rozvaděčů a umožňuje přizpůsobení konkrétním požadavkům projektů v oblasti energetiky.

Přínos pro digitální energetiku
Integrace bezpečnostních mechanismů, rychlého připojení a modulární konfigurace odpovídá trendům digitalizace a standardizace v rámci konceptu digital supply chain. V kontextu moderních energetických sítí přispívá svorkovnice XTVMEA 6 ke zvýšení bezpečnosti práce, zkrácení instalačních časů a snížení rizika chyb při obsluze měřicích obvodů.

Zařízení tak nachází uplatnění v projektech inteligentních sítí, rozvoden i servisních aplikacích, kde je klíčová rychlá a bezpečná manipulace s proudovými transformátory.
